Ein Prüfadapter ist eine spezialisierte Vorrichtung zur elektrischen Kontaktierung und Prüfung von Leiterplatten, elektronischen Baugruppen und Geräten. Er ermöglicht die automatisierte Qualitätskontrolle in der Elektronikfertigung durch präzise Kontaktierung von Testpunkten mittels Federkontaktstiften oder Starrnadeln. Prüfadapter kommen beim In-Circuit-Test (ICT) und Funktionstest zum Einsatz und sind unverzichtbar für die industrielle Qualitätssicherung.
Prüfadapter sind in der modernen Elektronikfertigung unverzichtbar geworden. Sie bilden die Schnittstelle zwischen dem Testsystem und der zu prüfenden Leiterplatte oder Baugruppe. Ohne diese spezialisierten Vorrichtungen wäre eine effiziente und zuverlässige Qualitätskontrolle in der Serienproduktion nicht möglich.
In diesem Ratgeber erfahren Sie alles Wichtige über Prüfadapter: von der grundlegenden Funktionsweise über die verschiedenen Bauarten bis hin zu den Anwendungsgebieten in der Industrie.
Ein Prüfadapter (auch Testadapter oder Nadeladapter genannt) ist eine mechanische Vorrichtung, die in der Elektronikprüfung eingesetzt wird. Er stellt die elektrische Verbindung zwischen einem Testsystem und dem Prüfling her – typischerweise einer bestückten Leiterplatte (PCB) oder einer elektronischen Baugruppe.
Der Prüfadapter ermöglicht die gleichzeitige Kontaktierung vieler Testpunkte auf der Leiterplatte. Dadurch können elektrische Parameter wie Widerstand, Kapazität, Induktivität und digitale Signale gemessen werden, um Produktionsfehler zu erkennen.
| Komponente | Funktion |
|---|---|
| Prüfnadeln/Federstifte | Kontaktieren die Testpunkte auf der Leiterplatte |
| Führungsplatte | Positioniert die Prüfnadeln exakt über den Testpunkten |
| Druckplatte | Überträgt die Kontaktierkraft auf die Prüfnadeln |
| Fangstifte | Positionieren den Prüfling präzise im Adapter |
| Niederhalter | Stützen die Leiterplatte gegen Durchbiegung ab |
| Verdrahtung/Interface | Verbindet die Prüfnadeln mit dem Testsystem |

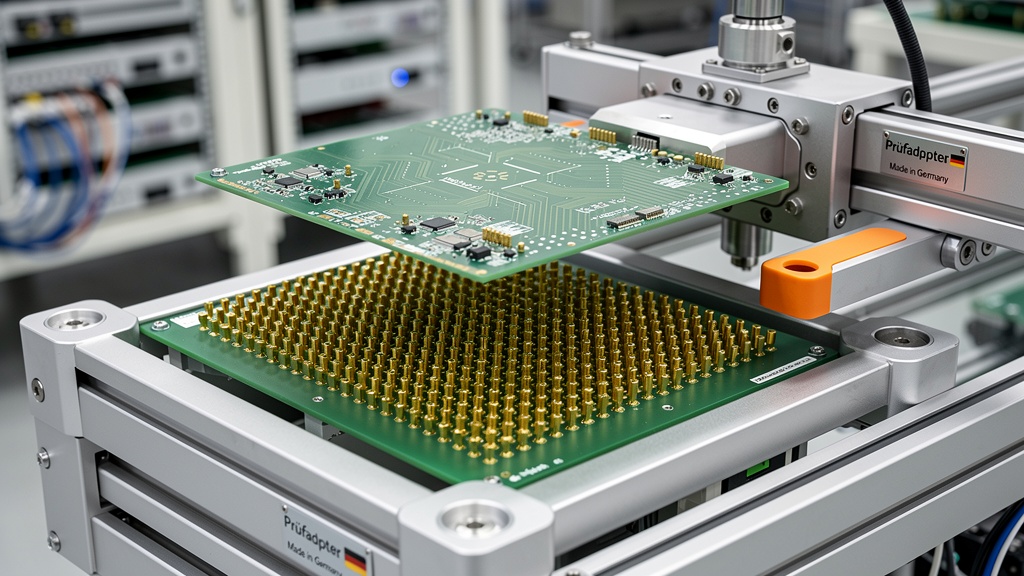

Das Grundprinzip eines Prüfadapters ist einfach: Die Leiterplatte wird in den Adapter eingelegt und über Fangstifte oder die Außengeometrie positioniert. Beim Schließen des Adapters werden gefederte Kontaktstifte (Pogo-Pins) gegen die Testpunkte der Platine gedrückt.
Der typische Ablauf einer Prüfung:
Die Kontaktierkraft pro Prüfnadel liegt typischerweise zwischen 0,4 N und 1,5 N. Bei Adaptern mit mehreren Hundert Testpunkten entstehen so Gesamtkräfte von mehreren Hundert Newton, die mechanisch beherrscht werden müssen.
Je nach Anwendungsfall und Anforderungen kommen unterschiedliche Prüfadapter-Bauarten zum Einsatz. Die wichtigsten Prüfadapter Varianten im Überblick:
Der klassische Prüfadapter verwendet gefederte Kontaktstifte (Federkontaktstifte oder Pogo-Pins). Diese bestehen aus einem Gehäuse, einer Feder und einem beweglichen Kolben mit Kontaktspitze. Der Federstift komprimiert sich beim Aufsetzen auf den Testpunkt und baut so die Kontaktierkraft auf.
Vorteile: Robust, lange Standzeit (über 1 Million Zyklen), bewährte Technologie
Nachteile: Begrenzte Miniaturisierung (typisch ab 1,27 mm Raster)
Für feinere Strukturen kommen Starrnadeladapter zum Einsatz. Hier werden dünne, starre Nadeln durch mehrere Führungsplatten ausgelenkt. Die Starrnadeln können Pitches (Abstände) bis hinab zu 80 µm kontaktieren.
| Parameter | Federstiftadapter | Starrnadeladapter |
|---|---|---|
| Minimaler Pitch | 1,27 mm (Standard) | 0,08 mm möglich |
| Standzeit Nadeln | > 1 Million Zyklen | ca. 500.000 Zyklen |
| Testpunkte/cm² | bis 60 | bis 280 |
| Einsatzgebiet | Standard-Leiterplatten | Fine-Pitch, Mikrostecker |
Bei mechanischen Adaptern erfolgt die Kontaktierung durch manuelle Betätigung – typischerweise über einen Hebelmechanismus. Diese Variante eignet sich für Kleinserien und die Entwicklungsphase.
Vakuumadapter nutzen Unterdruck zur Betätigung. Beim Anlegen des Vakuums wird eine Membran oder Platte nach unten gezogen, wodurch die Kontaktierung erfolgt. Vorteile sind die gleichmäßige Kraftverteilung und die Möglichkeit zur Automatisierung.
Für die vollautomatische Serienfertigung werden Inline-Adapter eingesetzt. Diese sind in Fertigungslinien integriert und ermöglichen extrem kurze Taktzeiten. Die Kontaktierung erfolgt meist pneumatisch oder servogetrieben.
Prüfadapter kommen in verschiedenen Testszenarien zum Einsatz:
Beim In-Circuit-Test werden einzelne Bauteile und Verbindungen auf der bestückten Leiterplatte geprüft. Der Prüfadapter kontaktiert dabei die elektrischen Netze und ermöglicht die Messung von:
Der Funktionstest prüft die Gesamtfunktion der Baugruppe unter realen Betriebsbedingungen. Über den Prüfadapter werden Betriebsspannungen angelegt, Signale eingespeist und die Reaktion der Schaltung gemessen.
Am Ende der Fertigung werden komplette Geräte oder Baugruppen einem Abschlusstest unterzogen. Der Prüfadapter ermöglicht hier die schnelle und reproduzierbare Kontaktierung für die finale Qualitätsprüfung.
Für eine gute Testbarkeit sollten Leiterplatten bereits in der Entwicklungsphase mit ausreichend großen Testpunkten (mindestens 0,8 mm Durchmesser) und geeigneten Rastermaßen versehen werden. Die frühzeitige Abstimmung zwischen Entwicklung und Prüftechnik spart später erhebliche Kosten.
Bei der Auswahl des richtigen Prüfadapters sind folgende Faktoren zu berücksichtigen:
| Kriterium | Beschreibung |
|---|---|
| Testpunkt-Raster | Abstand zwischen den Testpunkten (Pitch) |
| Anzahl Testpunkte | Bestimmt die Gesamtkontaktierkraft |
| Stückzahlen | Kleinserien vs. Großserie |
| Taktzeit | Erforderlicher Durchsatz |
| Teststrategie | ICT, Funktionstest oder Kombination |
| Bauteilhöhen | Hohe Bauteile erfordern Aussparungen |
| ESD-Schutz | Bei empfindlichen Bauteilen erforderlich |
Traditionell werden Prüfadapter durch spanende Bearbeitung (Fräsen, Bohren) hergestellt. Moderne Fertigungsverfahren wie der 3D-Druck (additive Fertigung) ermöglichen jedoch kürzere Lieferzeiten und höhere Flexibilität bei der Gestaltung.
Vorteile additiv gefertigter Prüfadapter:
Ein Prüfadapter ist eine Vorrichtung zur elektrischen Kontaktierung von Leiterplatten und elektronischen Baugruppen. Er stellt die Verbindung zwischen dem Testsystem und dem Prüfling her und ermöglicht die automatisierte Qualitätsprüfung in der Elektronikfertigung.
Ein Nadelbettadapter enthält zahlreiche gefederte Kontaktstifte (Prüfnadeln), die beim Schließen des Adapters gegen die Testpunkte der Leiterplatte gedrückt werden. Die Federkraft sorgt für einen sicheren elektrischen Kontakt zur Durchführung von Messungen.
Der In-Circuit-Test (ICT) prüft einzelne Bauteile und Verbindungen isoliert auf ihre Parameter. Der Funktionstest prüft hingegen die Gesamtfunktion der Schaltung unter realen Betriebsbedingungen. Beide Tests können im selben Prüfadapter kombiniert werden.
Die Standzeit eines Prüfadapters liegt bei mehreren Millionen Zyklen. Die Federkontaktstifte müssen je nach Anwendung nach 100.000 bis über 1 Million Kontaktierungen ausgetauscht werden. Starrnadeln erreichen etwa 500.000 Kontaktierungen.
Die Kosten für einen Prüfadapter variieren je nach Komplexität, Anzahl der Testpunkte und Bauart. Einfache mechanische Adapter für Kleinserien beginnen bei wenigen Hundert Euro, während komplexe Inline-Adapter mehrere Tausend Euro kosten können.
Prüfadapter sind unverzichtbare Werkzeuge in der modernen Elektronikfertigung. Sie ermöglichen die schnelle, reproduzierbare und automatisierte Prüfung von Leiterplatten und Baugruppen. Die Wahl des richtigen Prüfadapters hängt von vielen Faktoren ab – vom Testpunkt-Raster über die Stückzahlen bis hin zur gewünschten Taktzeit.
Mit dem technologischen Fortschritt werden Prüfadapter immer leistungsfähiger: Moderne Starrnadeladapter kontaktieren feinste Strukturen bis 80 µm, während additive Fertigungsverfahren die Lieferzeiten drastisch verkürzen. Für Unternehmen lohnt sich die frühzeitige Einbindung der Prüftechnik bereits in der Entwicklungsphase – denn ein testfreundliches Design spart später erhebliche Kosten bei der Qualitätssicherung.
